Serie B40 – Steckverschraubungen

B40 ist unsere rostfreie Edelstahl-Serie, die bei Kunststoffschläuchen sowohl bei Druckluft, Gasen als auch bei Grob-Vakuum einsetzbar ist. Die Steckverschraubungen halten selbst einem Betriebsdruck von bis zu 15 bar über das breite Einsatztemperaturspektrum von -20 bis +150°C sicher stand. Alle Bauformen der Serie weisen eine geringe Querschnittsverengung gegenüber dem Innendurchmesser des Kunststoffschlauches auf. Durch die schnelle Montage und Demontage lassen sich außerdem Kosten reduzieren.
Zu den Produktvarianten

Werkstoff Gehäuse aus Edelstahl
Gewinde metrisch
BSP-Gewinde
konisch
Betriebsdruck max. 15 bar, auch bei Vakuum einsetzbar
Temperatur -20°C bis +150°C
Dichtung O-Ring aus FKM
Schlauchwerkstoff PU = Polyurethan, Außendurchmesser kalibriert
PA = Polyamid, Außendurchmesser kalibriert
Schlauchaußendurchmesser 4 mm bis 12 mm
Medium Druckluft, Gase, Grob-Vakuum.
Chem. Beständigkeit der eingesetzten Materialien beachten!
Einsatzbereich typische Pneumatikanwendungen
BS-GE-VA - Gerade Einschraubverschraubung
BS-GE-VA - Gerade Einschraubverschraubung
9 Artikel

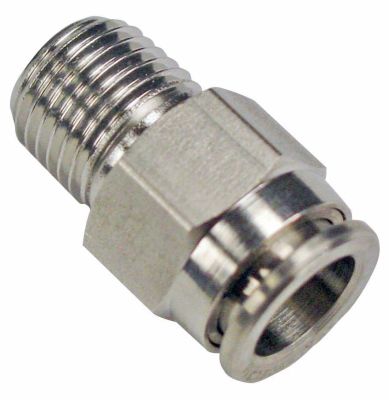

BS-GEk-VA - Gerade Einschraubverschraubung
BS-GEk-VA - Gerade Einschraubverschraubung
10 Artikel
BS-WEk-VA - Winkel-Einschraubverschraubung
BS-WEk-VA - Winkel-Einschraubverschraubung
10 Artikel
BS-WEdk-VA - Winkel-Einschraubverschraubung
BS-WEdk-VA - Winkel-Einschraubverschraubung
11 Artikel
BS-WEd-VA - Winkel-Einschraubverschraubung
BS-WEd-VA - Winkel-Einschraubverschraubung
10 Artikel
BS-TEk-VA - T-Einschraubverschraubung
BS-TEk-VA - T-Einschraubverschraubung
10 Artikel
BS-TEdk-VA - T-Einschraubverschraubung
BS-TEdk-VA - T-Einschraubverschraubung
9 Artikel
BS-TEd-VA - T-Einschraubverschraubung
BS-TEd-VA - T-Einschraubverschraubung
5 Artikel
BS-GSV-VA - Gerader Schottverbinder
BS-GSV-VA - Gerader Schottverbinder
5 Artikel

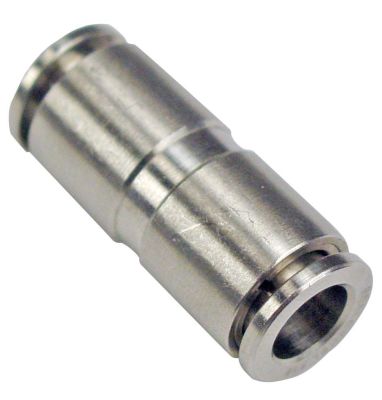

BS-GV-VA - Gerader Verbinder
BS-GV-VA - Gerader Verbinder
5 Artikel
BS-WV-VA - Winkel-Verbinder
BS-WV-VA - Winkel-Verbinder
5 Artikel

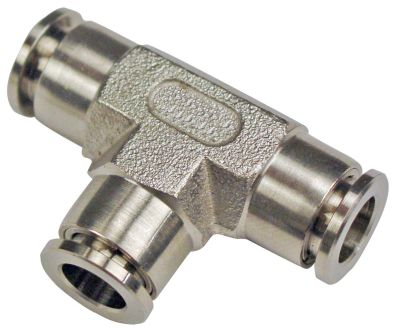

BS-TV-VA - T-Verbinder
BS-TV-VA - T-Verbinder
5 Artikel
BS-GRZ-VA - Gerader Reduzierstecker
BS-GRZ-VA - Gerader Reduzierstecker
7 Artikel

Wähle deine Artikel-Variante

Produkte filtern

Aktive Filter:

BS-GSV-4-VA
03100010

Gerader Schottverbinder, Edelstahl

BS-GSV-4-VA
Außendurchmesser (Schlauch/Rohr): 4 mm Bauform: gerader Verbinder Material: Edelstahl
Besondere Merkmale: Gerader Schottverbinder, Edelstahl Schlauch-Ø: 4 mm Schott-Gewinde: M11x0,75
Produktspezifische Downloads:
Katalog

Preis pro Stück

39,88 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-TV-4-VA
03403020

T-Verbinder, Edelstahl

BS-TV-4-VA
Außendurchmesser (Schlauch/Rohr): 4 mm Bauform: T-Verbinder Material: Edelstahl
Besondere Merkmale: T-Verbinder, Edelstahl Schlauch-Ø: 4 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

27,67 €*

Liefertermin nach Absprache

BS-GV-4-VA
03079015

Gerader Verbinder, Edelstahl

BS-GV-4-VA
Außendurchmesser (Schlauch/Rohr): 4 mm Bauform: gerader Verbinder Material: Edelstahl
Besondere Merkmale: Gerader Verbinder, Edelstahl Schlauch-Ø: 4 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

15,96 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-WV-4-VA
03218520

Winkel-Verbinder, Edelstahl

BS-WV-4-VA
Außendurchmesser (Schlauch/Rohr): 4 mm Bauform: Winkel-Verbinder Material: Edelstahl
Besondere Merkmale: Winkel-Verbinder, Edelstahl Schlauch-Ø: 4 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

21,41 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-WV-6-VA
03218521

Winkel-Verbinder, Edelstahl

BS-WV-6-VA
Außendurchmesser (Schlauch/Rohr): 6 mm Bauform: Winkel-Verbinder Material: Edelstahl
Besondere Merkmale: Winkel-Verbinder, Edelstahl Schlauch-Ø: 6 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

21,62 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-GSV-6-VA
03100011

Gerader Schottverbinder, Edelstahl

BS-GSV-6-VA
Außendurchmesser (Schlauch/Rohr): 6 mm Bauform: gerader Verbinder Material: Edelstahl
Besondere Merkmale: Gerader Schottverbinder, Edelstahl Schlauch-Ø: 6 mm Schott-Gewinde: M14x1
Produktspezifische Downloads:
Katalog

Preis pro Stück

26,54 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-TV-6-VA
03403021

T-Verbinder, Edelstahl

BS-TV-6-VA
Außendurchmesser (Schlauch/Rohr): 6 mm Bauform: T-Verbinder Material: Edelstahl
Besondere Merkmale: T-Verbinder, Edelstahl Schlauch-Ø: 6 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

28,12 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-GV-6-VA
03079016

Gerader Verbinder, Edelstahl

BS-GV-6-VA
Außendurchmesser (Schlauch/Rohr): 6 mm Bauform: gerader Verbinder Material: Edelstahl
Besondere Merkmale: Gerader Verbinder, Edelstahl Schlauch-Ø: 6 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

19,53 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-GSV-8-VA
03100012

Gerader Schottverbinder, Edelstahl

BS-GSV-8-VA
Außendurchmesser (Schlauch/Rohr): 8 mm Bauform: gerader Verbinder Material: Edelstahl
Besondere Merkmale: Gerader Schottverbinder, Edelstahl Schlauch-Ø: 8 mm Schott-Gewinde: M16x1,25
Produktspezifische Downloads:
Katalog

Preis pro Stück

32,31 €*

Liefertermin nach Absprache

BS-TV-8-VA
03403022

T-Verbinder, Edelstahl

BS-TV-8-VA
Außendurchmesser (Schlauch/Rohr): 8 mm Bauform: T-Verbinder Material: Edelstahl
Besondere Merkmale: T-Verbinder, Edelstahl Schlauch-Ø: 8 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

33,25 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-WV-8-VA
03218522

Winkel-Verbinder, Edelstahl

BS-WV-8-VA
Außendurchmesser (Schlauch/Rohr): 8 mm Bauform: Winkel-Verbinder Material: Edelstahl
Besondere Merkmale: Winkel-Verbinder, Edelstahl Schlauch-Ø: 8 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

25,29 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-GV-8-VA
03079017

Gerader Verbinder, Edelstahl

BS-GV-8-VA
Außendurchmesser (Schlauch/Rohr): 8 mm Bauform: gerader Verbinder Material: Edelstahl
Besondere Merkmale: Gerader Verbinder, Edelstahl Schlauch-Ø: 8 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

21,90 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-TV-10-VA
03403023

T-Verbinder, Edelstahl

BS-TV-10-VA
Außendurchmesser (Schlauch/Rohr): 10 mm Bauform: T-Verbinder Material: Edelstahl
Besondere Merkmale: T-Verbinder, Edelstahl Schlauch-Ø: 10 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

47,85 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-GSV-10-VA
03100013

Gerader Schottverbinder, Edelstahl

BS-GSV-10-VA
Außendurchmesser (Schlauch/Rohr): 10 mm Bauform: gerader Verbinder Material: Edelstahl
Besondere Merkmale: Gerader Schottverbinder, Edelstahl Schlauch-Ø: 10 mm Schott-Gewinde: M18x1
Produktspezifische Downloads:
Katalog

Preis pro Stück

48,59 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-GV-10-VA
03079018

Gerader Verbinder, Edelstahl

BS-GV-10-VA
Außendurchmesser (Schlauch/Rohr): 10 mm Bauform: gerader Verbinder Material: Edelstahl
Besondere Merkmale: Gerader Verbinder, Edelstahl Schlauch-Ø: 10 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

27,94 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-WV-10-VA
03218523

Winkel-Verbinder, Edelstahl

BS-WV-10-VA
Außendurchmesser (Schlauch/Rohr): 10 mm Bauform: Winkel-Verbinder Material: Edelstahl
Besondere Merkmale: Winkel-Verbinder, Edelstahl Schlauch-Ø: 10 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

37,40 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-GSV-12-VA
03100014

Gerader Schottverbinder, Edelstahl

BS-GSV-12-VA
Außendurchmesser (Schlauch/Rohr): 12 mm Bauform: gerader Verbinder Material: Edelstahl
Besondere Merkmale: Gerader Schottverbinder, Edelstahl Schlauch-Ø: 12 mm Schott-Gewinde: M22x1,5
Produktspezifische Downloads:
Katalog

Preis pro Stück

64,82 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-GV-12-VA
03079019

Gerader Verbinder, Edelstahl

BS-GV-12-VA
Außendurchmesser (Schlauch/Rohr): 12 mm Bauform: gerader Verbinder Material: Edelstahl
Besondere Merkmale: Gerader Verbinder, Edelstahl Schlauch-Ø: 12 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

53,85 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-TV-12-VA
03403024

T-Verbinder, Edelstahl

BS-TV-12-VA
Außendurchmesser (Schlauch/Rohr): 12 mm Bauform: T-Verbinder Material: Edelstahl
Besondere Merkmale: T-Verbinder, Edelstahl Schlauch-Ø: 12 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

81,42 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

BS-WV-12-VA
03218524

Winkel-Verbinder, Edelstahl

BS-WV-12-VA
Außendurchmesser (Schlauch/Rohr): 12 mm Bauform: Winkel-Verbinder Material: Edelstahl
Besondere Merkmale: Winkel-Verbinder, Edelstahl Schlauch-Ø: 12 mm
Produktspezifische Downloads:
Katalog

Preis pro Stück

52,93 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage
